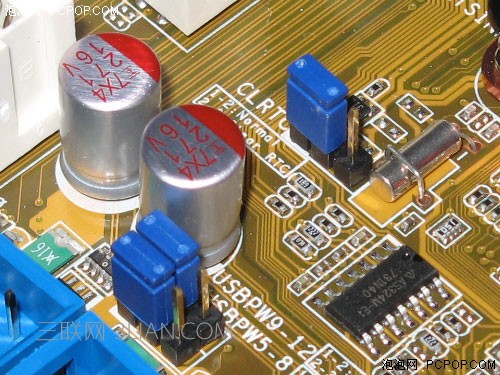

　　1、这个叫做真正的跳线
　　首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做「跳线」，因为它们根本达不」到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的「跳线冒」那种才应该叫做「跳线」，它能起到硬件改变设置、频率等的作用;而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和「跳线」从外观上区别不大，所以我们也就经常管它们叫做「跳线」。  适合新手主板跳线接法图文详解
　　好了，今天我们要说的内容到这里也就告了一个段落了，只要认真的看过本文之后，相信以后都不会被主板上繁杂的跳线所困扰。当然，还有一些主板上可能有一些其他定义的跳线，比如外接1394接口，这些都有很明显的标志，并且基本上的连线都是整合型的，直接插上就可以，并不难，再这里我们就不对这些用的较少的跳线做太多的讲述

适合新手主板跳线接法图文详解 三联

主板跳线接法

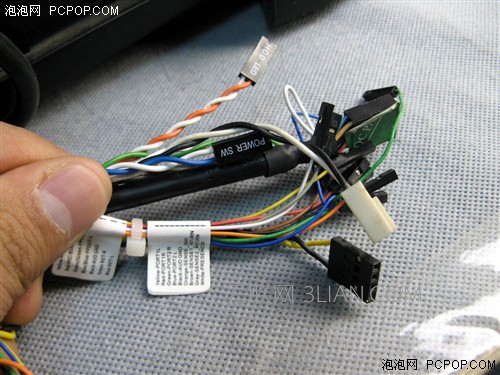

　　2、看完本文，连接这一大把的线都会变得非常轻松
　　至于到底是谁第一次管面板连接插针叫做「跳线」的人，相信谁也确定不了。不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。

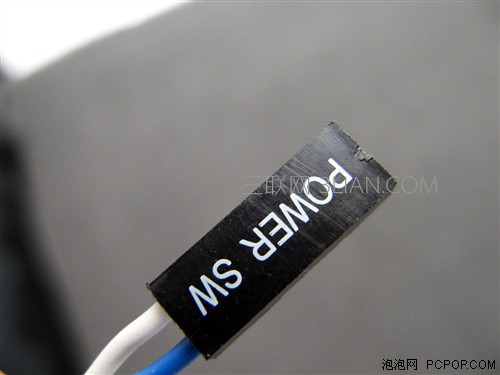

　　为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识(每张图片下方是相关介绍)!电源开关：POWER  SW
　　英文全称：Power Swicth
　　可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等
　　功能定义：机箱前面的开机按钮

主板跳线接法

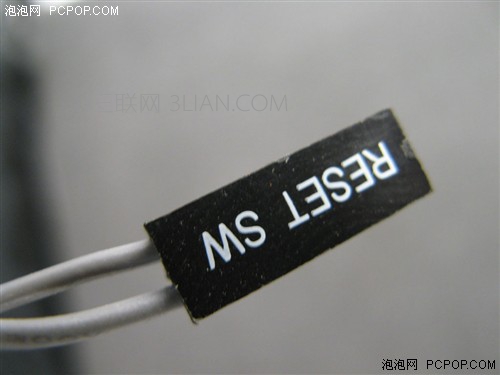

　　3、复位/重启开关：RESET SW
　　英文全称：Reset Swicth
　　可能用名：RESET、Reset Swicth、Reset Setup、RST等
　　功能定义：机箱前面的复位按钮

主板跳线接法

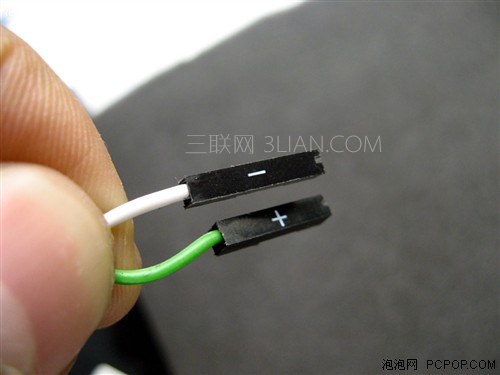

　　4、电源指示灯：+/-
　　可能用名：POWER LED、PLED、PWR LED、SYS LED等

主板跳线接法

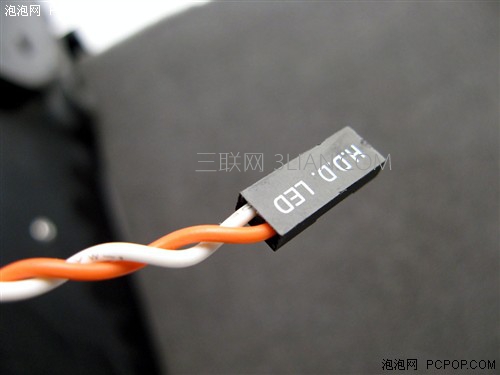

　　5、硬盘状态指示灯：HDD LED
　　英文全称：Hard disk drive light emitting diode
　　可能用名：HD LED

主板跳线接法

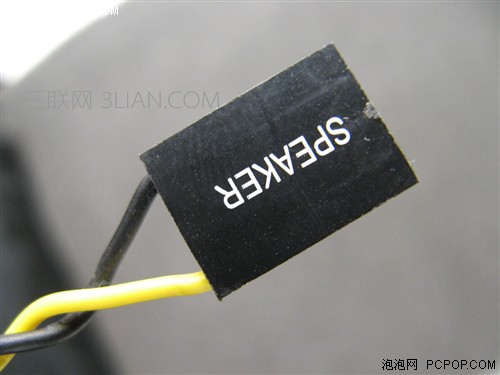

　　6、报警器：SPEAKER
　　可能用名：SPK
　　功能定义：主板工作异常报警器

主板跳线接法

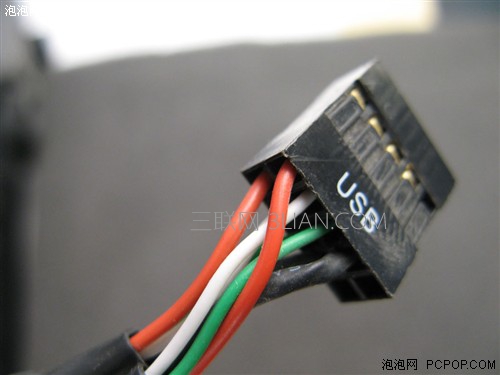

　　7、这个不用说，连接前置USB接口的，一般都是一个整体

主板跳线接法
