发光二极管怎么接会亮？

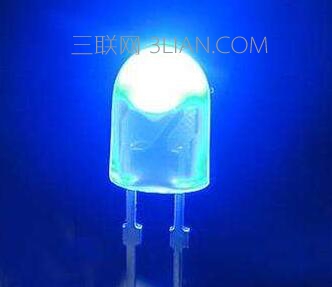

发光二极管怎么接会亮 三联

　　发光二极管的最佳电源是恒流源，就象日光灯、节能灯要用镇流器，氙灯、钠灯最好用恒功率源，扩音机、收音机必须用电压源一样，这些都是由其负载的特点决定的。根据长期的实践证明，使用恒源流，发光二极管才能更长期稳定的运作。下面小编就举例说明发光二极管为何要用恒源流，发光二极管电阻接法哪一种更好。
　　接法举例：
　　例一：1护栏灯用108个白光LED，每只LED预设电流为13～14mA。
　　(1)用电压源的接法：(耗电5.8w)
　　方法一：每组串6灯加限流电阻，后并18组，需电源24V，240mA
　　方法二：每组串3灯加限流电阻，后并36组，需电源12V，480mA
　　注：限流电阻=(电源电压-串联LED灯组电压)÷预设LED灯流
　　(2)用恒流源的接法：(耗电4.8W，节电20%)
　　方法一：每组并18灯加并1个保护稳压管，后串6组，需电源20V，240mA
　　方法二：每组并12灯加并1个保护稳压管，后串9组，需电源30V，160mA
　　方法三：每组并6灯加并1个保护稳压管，后串18组，需电源60V，80mA
　　注：稳压二极管的电压值≈并联LED灯组电压=单个LED电压(详见后文)
　　例二：想用190mA，0-40V的恒流源，点亮108个白光LED，预设灯流9-11mA，问LED应如何连接?
　　1、估算每一组应并联的灯数
　　190mA÷9mA/只≈21.1只(最多21，取小于并最接近它的整数)
　　190mA÷11mA/只≈17.2只(最少18，取大于并最接近它的整数)
　　每组LED并联的灯数为18、19、20、21均可。
　　2、计算串联组数
　　用总灯数分别除以18-21的整数，从中找到一个能整除的数。
　　108÷18=6 108÷19≈5.7 108÷20=5.4 108÷21≈5.1
　　108能被18整除，等于6，这「18」是并联数，「6」就是串联组数，每组应并联18个，然后串联6组。
　　3、验算
　　灯流：190mA÷18只≈10.6mA/只
　　灯压：6组×3.3V/组≈20V

　　每组并联18个，然后串联6组。此时，灯流为10.6mA，总电压约20V。
